產品特征

PRODUCT FEATURES

全球通用輸入電壓90~265VAC

輸入輸出隔離耐壓3000VAC

低功耗,綠色環保,空載損耗<0.1W

高效率,功率密度大

高可靠性、長壽命設計，連續工作時間＞10萬小時

良好的輸出短路和過流保護并可自恢復

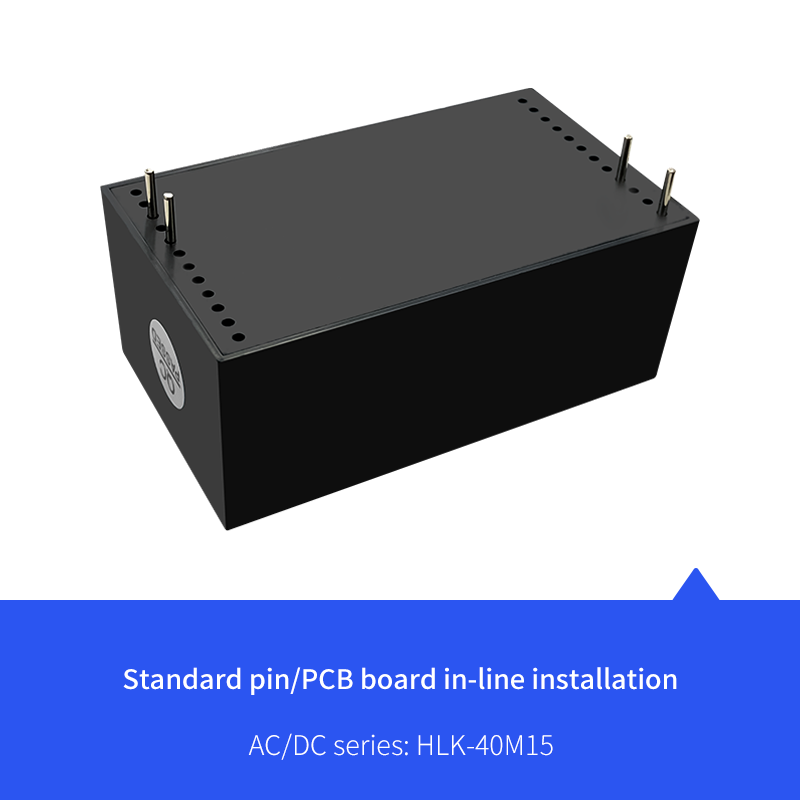

國際標準引腳，PCB板直插安裝

采用高品質環保防水導熱膠灌封，防塵、防潮、 防震、阻燃

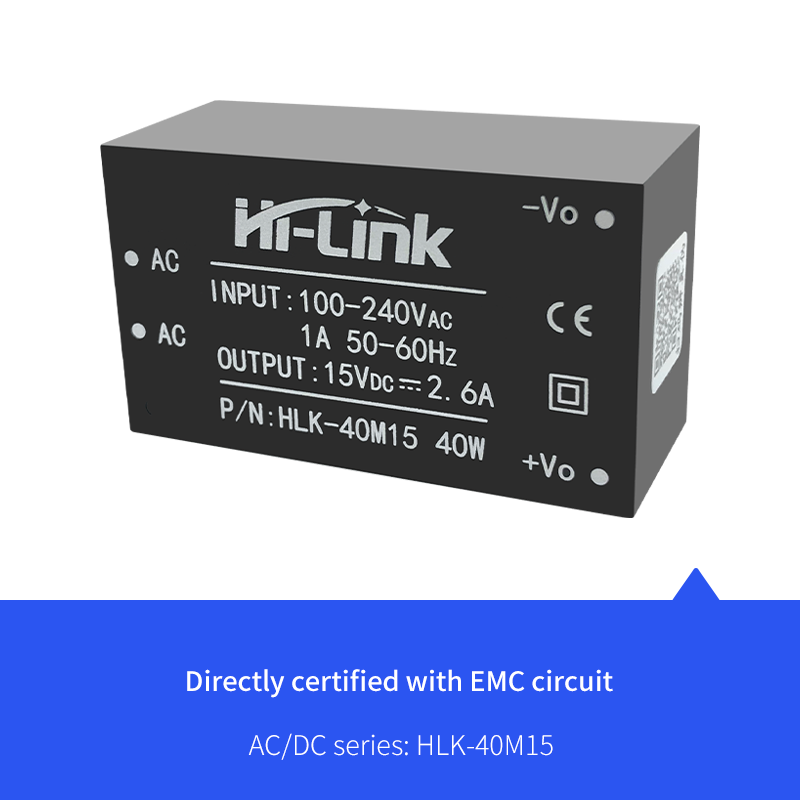

符合UL/CE/EMC及安規測試要求

可應用于醫療、工控、電力、儀器儀表、通信、鐵路等 領域

輸入電壓與負載特性

INPUT VOLTAGE&Load CHARACTERISTICS

溫度降額曲線圖

TEMPERATURE DERATING CURVE

典型應用電路

APPLICATION CIRCUIT

輸入部分

*保險絲和壓敏電阻為基本保護電路（必接）

*若需通過認證，安規電容和共模電感不可省略

輸出部分

C2/濾波電容

濾波，添加此電容后，用戶可調節輸出紋波。

[薦]鋁電解電容，容值100-220uF，耐壓降額大于75%。

RL/負載

負載。

外形尺寸

EXTERNAL DIMENSION

*注意：電源模塊的各管腳定義如與選型手冊不符，應以實物標簽上的標注為準。
