海凌科主從一體藍牙模塊HLK-B40來啦！作爲首款，上市即爆，悄咪咪地說：已經有顧客搶在上新前就已經在和我們業務員接觸了。海凌科B40傳承了從B10到B30的優良品質——低成本！更做到了主從一體，尺寸小到14mm×9.5mm×2mm，更節省空間成本。海凌科官方微信：HLKtech09
藍牙傳輸設備需要有主從兩種角色，才能實現數據傳輸，HLK-B40既可以做主機也可做從機，做從機時支持同時被多箇主機連接，並且可通過藍牙 Mesh 接入阿里天貓精靈 IoT 開放平臺，實現更多聯網控制。
使用B40的串口-藍牙雙向透傳功能，用戶不需要瞭解複雜的藍牙協議棧和RF電路，只需簡單的串口收發，即可將數據直接在藍牙無線連接上傳輸。
模塊基本詳情
藍牙協議：BLE5.1
工作頻段：2.4G
工作電壓：1.8~4.2V，典型值 3.3V
通訊距離：81m
發射功率：-20～10dBm可調
接收靈敏度：-95dBm
頻率 ：2402～2480MHz
功耗：（在默認設置下的參考值如下）
使能休眠：50～80μA
禁用休眠：4～5mA
可通過設置相應參數實現更低的功耗
工作溫度：-40 ~ 120℃
01優秀的方案設計 模塊支持衆多功能
HLK-B40主芯片主頻48MHz，採用32位 ARM Cortex M3內核；快速穩定的藍牙-串口透傳，串口波特率可達921600；主從一體藍牙，可設置爲主機或從機模式，支持綁定加密；藍牙從機模式下可被最多20個主機設備同時連接，支持自定義廣播數據。

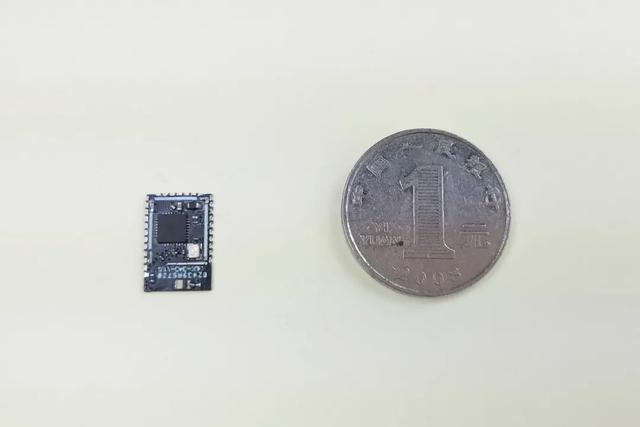

02體積減少66.8% 做到了芯片級大小
新款主從一體藍牙模塊B40體積只有14mm×9.5mm×2mm，相較於海凌科B10 25mm×16mm×2mm，面積減小了66.8%，爲應用節省了更多的空間，使用範圍更廣泛。模塊尺寸每縮小10%，技術需要跨進一大步，海凌科技術研發成果在產品上得到了很好的體現。
03模塊功耗 可以按需調節
B40基於BLE5.1開發，支持低功耗，且可在多箇方面上靈活配置來進一步降低功耗，有三種方式調節：
調整發射功率 發送功率越小，則功耗越低，但傳輸距離越短。
調整廣播間隔和連接間隔 間隔越大則功耗越低，但延時越大。
開啓自動休眠 自動休眠功能開啓後，模塊可由外部休眠控制輸入引腳的輸入電平 來控制，高電平：主芯片自動休眠，低電平：喚醒全速工作；休眠期間最低工作電流可低至6μA。

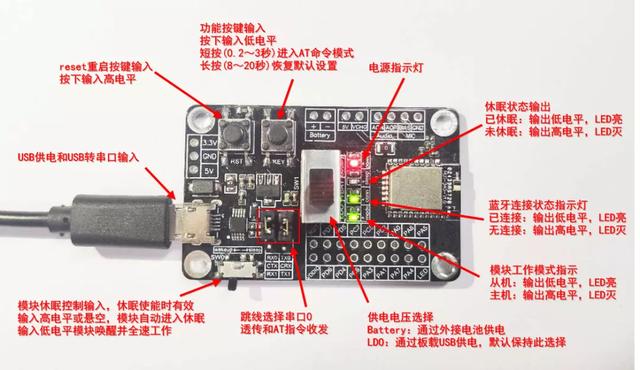

B40底板套件圖
04調節發射功率 可改變模塊傳輸距離
實驗原理：
1、使用六個模塊，兩兩一組，一組內，一箇模塊做主機，一箇做從機；
2、通過AT+SLEEPEN指令，兩個模塊分別設置爲相同的發射功率；
3、選擇一箇足夠大空曠環境進行測試；可將一箇模塊固定，移動另一箇模塊，並將被移動的門口串口RX和TX短接，在被固定模塊串口定時發送數據，通過移動的模塊轉發回來的數據是否正常判斷數據是否還能正常傳輸；
4、測試並記錄兩個模塊能正常收發數據的最遠距離，並標註座標值
B40發射功率默認有18個等級，等級越高，發射功率越大，傳輸距離越遠，模塊功耗也越大，模塊默認發射功率爲8，這次實驗分別選取了最低等級（1）、默認等級（8）、最高等級（18）做測試，實測最遠距離分別爲：6米、39.5米、81米。
05引腳豐富 支持定製開發
海凌科主從一體B40藍牙模塊，擁有豐富的輸出引腳，如：UART，I2C，SPI，最多15個GPIO，最多4路ADC，最大6路PWM，可提供靈活深入的軟硬件定製開發服務。主從一體藍牙模塊有廣泛的應用基礎，爲藍牙模塊的功能擴展提供了可能，在智能家居、智能穿戴設備、消費電子、智慧醫療和汽車設備等場合會有大量的應用。
06支持藍牙Mesh連接天貓精靈IoT
B40通過藍牙Mesh連接上天貓精靈音箱，從而接入阿里天貓精靈IoT開放平臺， 可通過天貓精靈音箱語音控制設備。當前實現的設備品類有燈（包括白燈和彩燈）和插座。
使用說明
使用天貓精靈配網之前，需要先讓模塊進入配網模式，然後對天貓精靈說“發現智能設備”或“找隊友”，會提示“發現了智能燈”或“發現了智能插座”，並提示“是否連接”，對音箱說“連 接”，當設備連接成功後，就可以對天貓精靈說“天貓精靈，開燈”或者“天貓精靈，打開插座”來控制燈和插座。
歡迎對HLK-B40感興趣的新老客戶和我們聯繫，上新期間優惠多樣，歡迎私信諮詢！
