海凌科積極響應工信部《關於深入推進移動物聯網全面發展的通知》（下文簡稱《通知》），2020年首次推出NB模塊—HLK-N10。海凌科官方微信：HLKtech09
在《通知》中對NB-IoT給予了重要期待，把NB-IoT部署放到了同5G網絡建設同等重要的位置，明確指出“以NB-IoT滿足大部分低速率場景需求，以LTE-Cat1（以下簡稱Cat1）滿足中等速率物聯需求和話音需求，以5G技術滿足更高速率、低時延聯網需求?！薄巴苿覰B-IoT模組價格與2G模組趨同，引導新增物聯網終端向NB-IoT和Cat1遷移；打造一批NB-IoT應用標桿工程和NB-IoT百萬級連接規模應用場景?！?/p>
要實現這一目標，對NB模塊的需求是必不可少的，HLK-N10 正是一款工業級 NB-IoT 無線通信模組，協議上完全兼容R13和R14，軟件升級支持R15，支持如下頻段：Bands 3, 5, 8。內部使用高性能、高集成度的SOC 芯片，該芯片完全兼容 3GPP TS 36.211 協議，同時爲了方便用戶使用，芯片內部集成了協議棧和SIM卡接口。

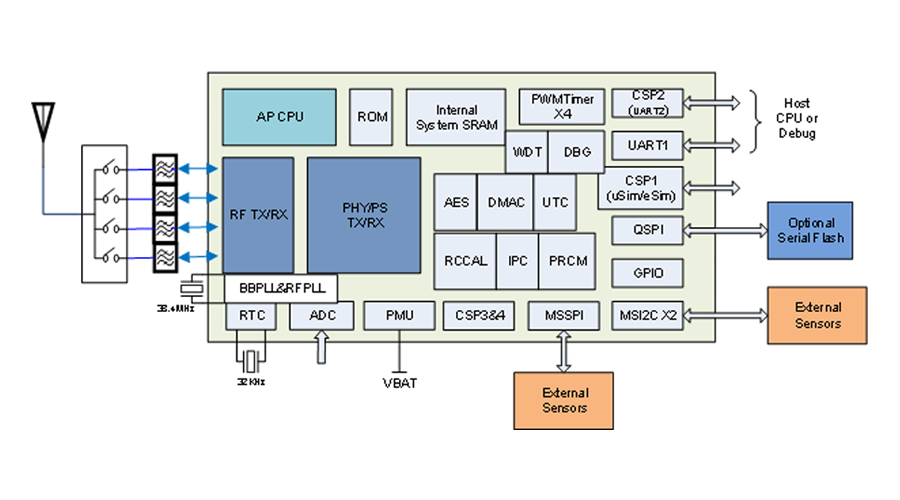

模塊系統框架圖
更難得的是HLK-N10內部集成了Arm M3應用合併開放給終端用戶，向用戶開放了多達 96K 字節的 SRAM 空間用於用戶程序的開發，同時提供必要外設接口及網絡接口的 API 接口函數供用戶程序調用。
01 高兼容 接口豐富
HLK-N10 是44pin的LCC封裝貼片式模組，通過焊盤內嵌於各類數傳產品應用中，提供了模組與客戶主板通信的豐富的硬件接口，支持多種協議。
完全兼容 3GPP R13/R14 協議
支持三種調度方案（獨立/帶內/防護帶）
支持上行單音/多音傳輸模式
支持 PSM 和 eDRX 模式
支持 699MHz~960MHz/1.71GHz~2.2GHz
內嵌 PMU 保證芯片的省電性能
集成 CMOS 功率放大器，輸出功率超過 23dBm
PLL 提供寬範圍時鐘參考頻率
1 路 12 位 ADC
提供可校準的內嵌 RTC
支持UART接口、I2C接口、SPI接口、CSP接口
02 小尺寸 價格低廉
就像《通知》中所說“推動NB-IoT模組價格與2G模組趨同”，要想實現萬物互聯，終端廉價是所有物聯網協議的生存前提，HLK-N10貫徹了海凌科模塊的優點：在保證品質的前提下做到了價格低廉。同時HLK-N10兼顧了小尺寸，僅爲 15.8× 17.7 × 2.0mm，能最大限度地滿足終端設備對小尺寸模組產品的需求，同時有效幫助客戶減小產品尺寸並降低產品成本。

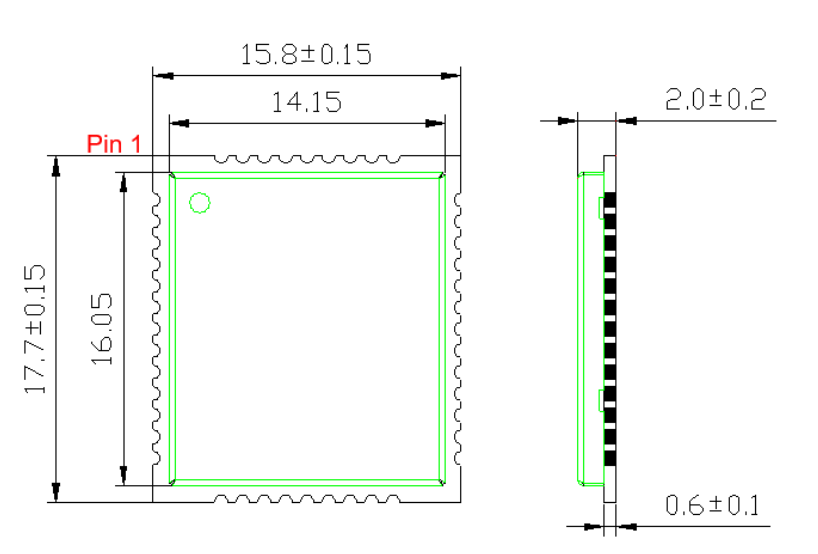

模塊尺寸圖
03 低功耗—PSM狀態<1uA
HLK-N10採用了特有的省電技術，極致省電的基帶，內嵌PSM設計，電流功耗在省電模式（PSM）下功耗低於 1uA。聚焦於傳輸間隔大、小數據量、小速率、時延不敏感等應用，因此HLK-N10設備功耗可以做到非常小。

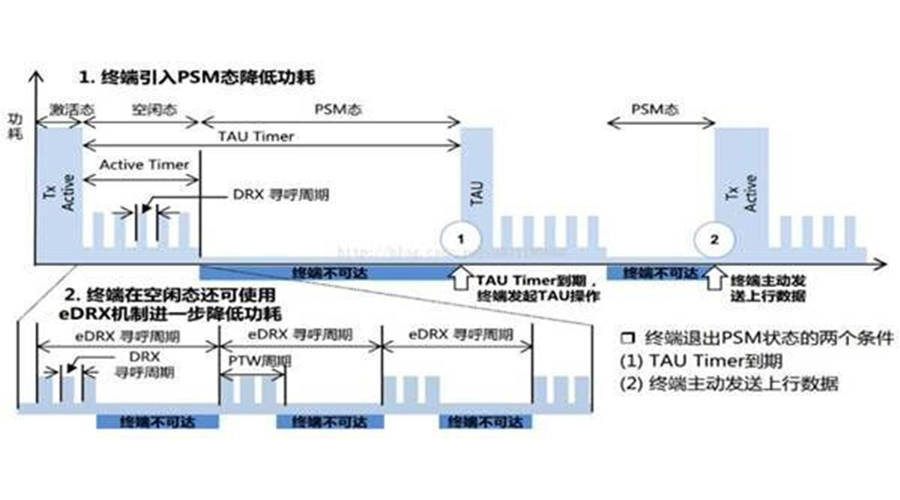

模組在不同模式下的功耗
低功耗是NB-IoT模塊的一項重要指標，特別是對於一些不能經常更換電池的設備和場合，長達幾年的電池使用壽命是最基本的需求，HLK-N10模塊可以工作在省電模式，用來降低電源消耗的延長電池壽命，達到終端設備使用要求。HLK-N10在省電模式下工作時和設備關機類似，看起來好像和網絡失聯，但可讓用戶終端仍然註冊在網絡中，模組可通過 AT命令喚醒或者定時器超時後喚醒，不需要重新建立分組數據網絡連接。
04 廣泛的應用領域
HLK-N10 提供豐富的外部接口，內嵌各種通信協議棧，支持中國移動 OneNET 和中國電信 IoT 物聯網雲平臺，爲客戶的應用提供極大的便利，能夠滿足物聯網應用需求，包括電錶、燃氣表、水錶、煙感、路燈、井蓋、消防栓、農業和環境監測等。HLK-N10 具有覆蓋廣、連接多、速率低、成本低、功耗低、架構優等特點，以遠程抄表中的應用爲例：
在傳統人工抄表基礎上，GPRS遠程抄表從而應運而生，它解決了人工抄表一系列問題，隨之而產生新的問題，GPRS遠程抄表自帶缺點導致無法大面積推廣：通訊基站用戶容量小、功耗高、信號差。而NB-IoT技術的遠程抄表則解決了這一問題，NB-IoT遠程抄表在繼承了GPRS遠程抄表功能的同時還擁有海量容量，相同基站通訊用戶容量是GPRS遠程抄表的10倍。更低功耗，在相同的使用環境條件下NB-IoT終端模塊的待機時間可長達十年以上。NB-IoT信號覆蓋更強、更低的模塊成本，是物聯網時代很好的解決方案。
HLK-N10 的推出，順應工信部對物聯網的佈局，越來越多的終端產品將會使用NB-IoT模組產品，一箇前所未有的廣闊市場即將到來。對海凌科HLK-N10感興趣的新老客戶，歡迎直接諮詢業務或加海凌科官方微信諮詢。正是因爲多年不懈地投入，海凌科對萬物互聯的時代更加期待！
