上週發佈了低功耗藍牙HLK-B10文章，可點擊海凌科低功耗藍牙模塊HLK-B10 短距物聯網連接利器。

後臺有收到留言，想知道HLK-B10 BLE的實測功耗和通信距離是多少，海凌科秉承有求必應的原則，一波實測數據立馬安排，本篇文章將會用問答的形式展現測試數據，更有利於閱讀。

1.

#諮詢# BLE低功耗原理是什麼？

海凌科：BLE是週期性間歇收發的，即僅在廣播事件和連接事件中纔打開射頻硬件部分去收發數據，其他多數時間設備硬件都是空閒的。

可通過在空閒時控制芯片進入Sleep狀態，必要時通過外部GPIO輸入中斷或BLE自身的事件來喚醒芯片，繼續正常工作。

2.

#諮詢# HLK-B10休眠模式功耗多少呢？

海凌科：在實際測試中，模塊休眠的平均功耗是1.93uA，休眠狀態到喚醒狀態平均功耗691.4uA。

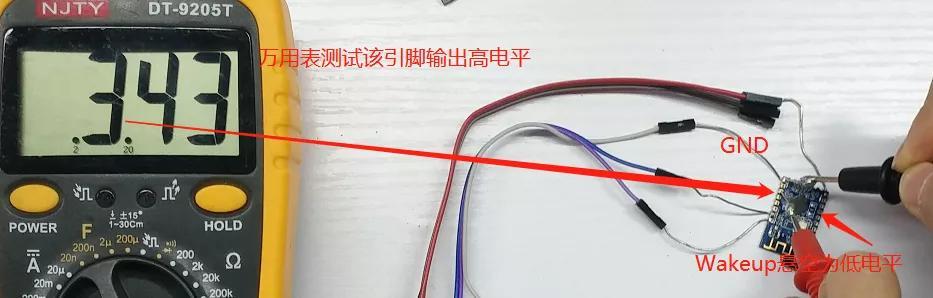

休眠狀態（Wakeup爲低電平） 狀態指示引腳輸出爲高電平

3.

#諮詢# 廣播狀態的功耗是多少？

海凌科：廣播週期 500ms時，休眠狀態下平均功耗爲45.54uA，喚醒狀態下平均功耗711.41uA。

低功耗模式，BLE廣播間隔500ms，模塊處於空閒狀態下；平均電流45μA左右；BLE Rx狀態下電流5.2mA，Tx狀態下電流5mA左右；模塊的整體平均工作電流根據廣播間隔和連接間隔減小而增大。

4.

#諮詢# 從休眠如何切換到喚醒狀態？

海凌科：模塊默認爲休眠狀態，工作狀態的切換可通過Wakeup輸入引腳的輸入電平來控制，同時在處於休眠狀態下時，如果BLE有數據要接收，模塊會自動切換到喚醒狀態。

5.

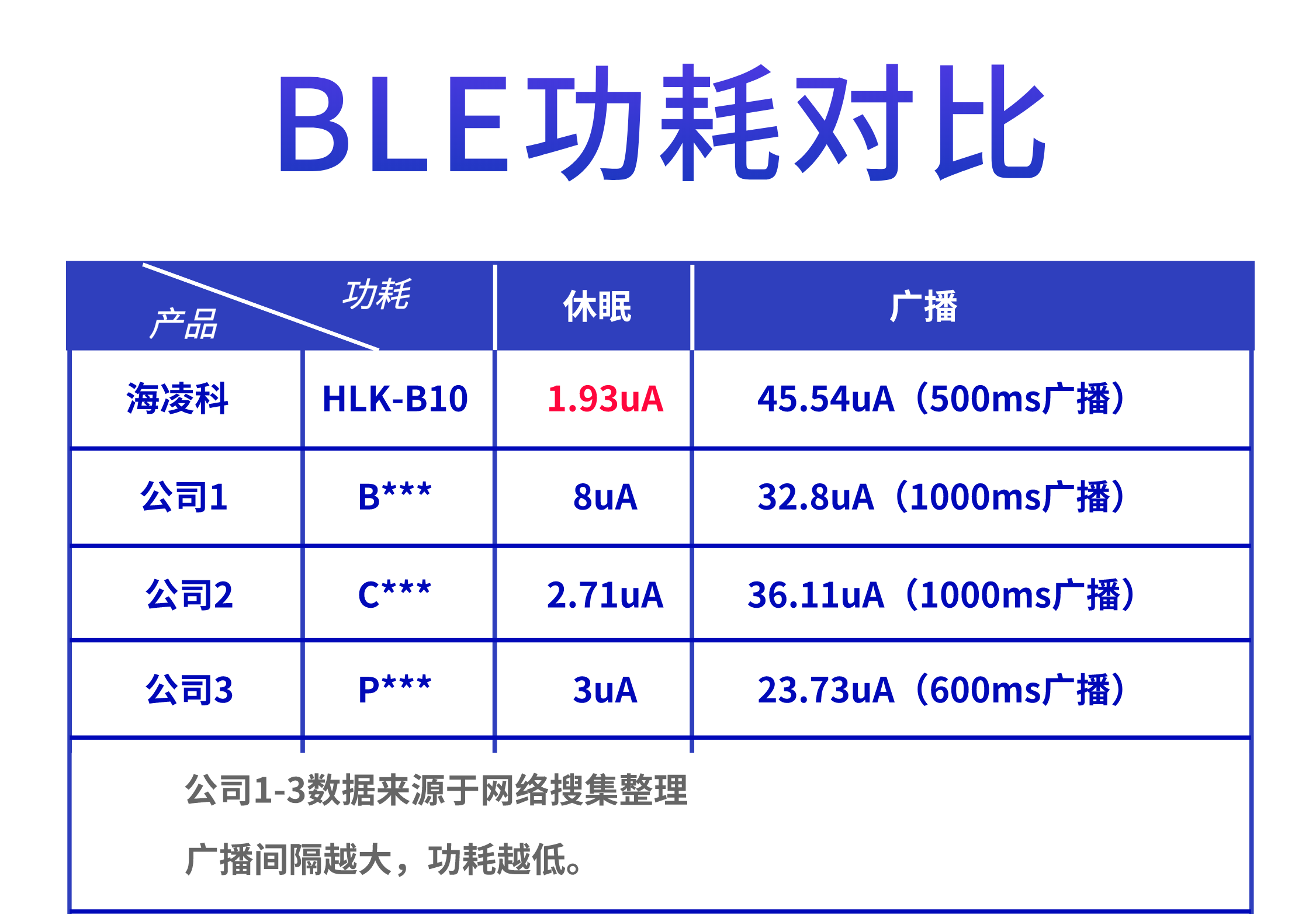

#諮詢# 與市場上低功耗藍牙相比，HLK-B10達到一箇什麼水平？

海凌科：同比測評了市場上三家藍牙模塊功耗，HLK-B10在功耗上都有亮眼表現，遠超同類產品。

6.

#諮詢# 模塊和MCU的連接需要注意什麼？

海凌科：用戶MCU和模塊的連接，若要使用低功耗功能，需要通過模塊的Wakeup輸入引腳來控制模塊的喚醒或休眠狀態，用戶MCU在向模塊串口發送數據前，必須先確保控制模塊處於喚醒狀態。

7.

#諮詢# 該藍牙模塊是否支持直驅模式？

海凌科：HLK-B10支持藍牙直驅模式，通過對模塊外圍功能的開發，就能快速設計出方案甚至產品，以最低成本最高效地推出特有的個性化移動設備新外設。

如果終端應用對MCU資源需要不多，可以將MCU上的功能寫在藍牙模塊上，節約客戶成本。

8.

#諮詢# 怎麼知道藍牙有沒有連接上？

海凌科：連上輸出高電平，未連上輸出低電平。測試10連接斷開測試輸出狀態ok，底板輸出的狀態燈正常。
