產品選型表

PRODUCT SELECTION TABLE

hlk-rm08k(插針版)

hlk-rm08k(貼片版)

產品說明

PRODUCT DESCRIPTION

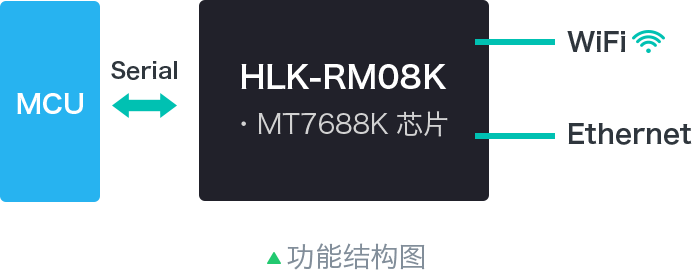

HLK-RM08K是基於通用串行接口符合網絡標準的嵌入式WiFi模塊，內置TCP/IP協議棧，可實現串口、以太網、WiFi接口之間的相互轉換

產品尺寸

PRODUCT SIZE

型號HLK-RM08K（插針版/貼片版）

*厚度3.2mm爲電路板+屏蔽罩

RM08K模塊+ 功能測試底板+5V1A電源適配器+2.4G天線*1(標準套件)

ES0功能說明：

1.系統正常啓動後，ES0保持低電平時間0.05s<t<6s,串口0退出透傳模式。

2.系統正常啓動後，ES0保持低電平時間6S<T<12S,恢復客戶設置

ES1功能說明：

1.系統正常啓動後，ES1保持低電平時間0.05s<t<6s,串口1退出透傳模式。

2.系統正常啓動後，ES1保持低電平時間6S<T<12S,恢復出廠設置

功能說明

FUNCTION DESCRIPTION

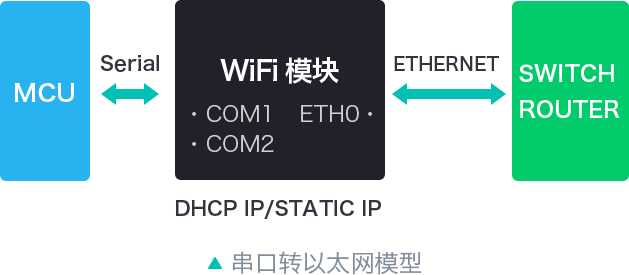

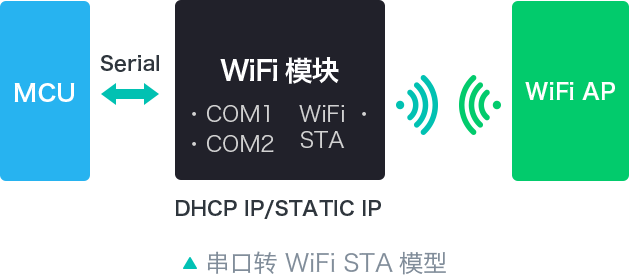

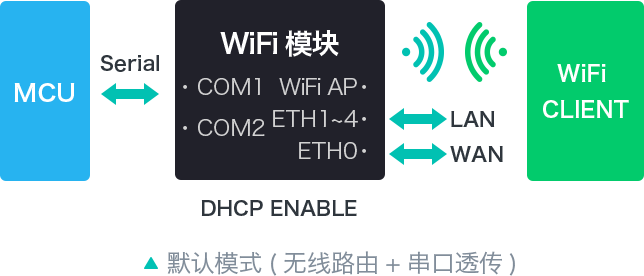

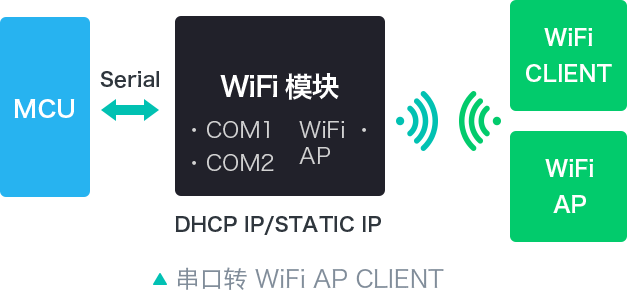

產品功能分爲：默認模式、串口轉以太網、串口轉WiFi STA、串口轉WiFi AP、串口轉WiFi CLIENT及串口轉有線或無線橋接。

串口轉有線或無線橋接

1.串口轉有線橋接

該模式下，模塊通過ETH網口（任意一箇 ETH 網口）連接到上級路由器，模塊和連接在模塊下（ETH 網口或模塊的 AP）的其他設備將被橋接到上級路由，即連接到模塊的設備相當於直接連接到上級路由器下一樣

橋接模式下，DHCP服務器無效，所有 DHCP請求將轉發給上級路由，因此模塊必須通過網線和上級路由正確連接後，連接模塊下的設備才能獲取到正確的IP地址。 必須設置一箇在上級路由器下有效的 IP地址給到模塊的 LAN IP，並設置LANGateway IP爲上級路由器的IP，模塊才能正常透傳； 模塊的AP熱點功能可通過AP Enable配置來開關。

2.串口轉無線橋接

該模式下，模塊通過WiFi STA連接到上級路由器，模塊和連接在模塊下（ETH網口或模塊的AP）的其他設備將被橋接到上級路由，即連接到模塊的設備相當於直接連接到上級路由器下一樣。

橋接模式下，DHCP服務器無效，所有DHCP請求將轉發給上級路由，因此模塊必須通過網線和上級路由正確連接後，連接模塊下的設備才能獲取到正確的IP地址。必須設置一箇在上級路由器下有效的IP地址給到模塊的LAN IP，並設置LANGateway IP爲上級路由器的IP，模塊才能正常透傳。 模塊的AP熱點功能可通過AP Enable配置來開關。

常見問題

COMMON PROBLEM

問題1：模塊產品資料在哪裏下載？

下單後您可向諮詢客服留下郵箱，或直接訪問海凌科電子官方網站www.zzprxrz.cn 點擊“產品中心”，下載對應的產品資料

問題2：模塊需要接那些引腳才能啓動?

接5V和GND就可就可以正常啓動，其他引腳若有需要，根據使用需要去接。

問題2：模塊需要接那些引腳才能啓動?

接5V和GND就可就可以正常啓動，其他引腳若有需要，根據使用需要去接。

問題3：模塊如何恢復出廠設置？

底板上ES0和RESET兩個按鍵，任意一按鍵長按6秒以上即可恢復出廠設置，不帶底板模塊地13和43引腳接地6秒以上。

問題4：模塊透傳版本如何進入AT指令模式?

長按底板RESET 1秒即可進入AT指令模式，或者拉低模塊第42引腳1秒。

問題5：模塊作客戶端模式，斷開了上級路由或者斷開了, 服務器是否會重新連接?

都會重新連接，重新連接需要10秒左右。
