簡介:
B S-2WR3系列--是海凌科爲客戶提供小體積,高效率的微小功率,定電壓輸入,隔離非穩壓單路輸出,DC/DC模塊電源;該系列產品是專門針對板上電源系統中需要產生一組與輸入電源隔離的電壓的應用場合而設計的。該產品適用於:輸入電源的電壓比較穩定(電壓變化範圍土10%Vin);
輸入輸出之間要求隔離(隔離電壓≤1500VDC);
對輸出電壓穩定度要求不高;
典型應用:純數字電路場合,一般低頻模擬電路場合,繼電器驅動電路,數據交換電路場合等。
特點:
定電壓輸入,隔離非穩壓輸出,2W功率
隔離電壓:1500VDC
空載功耗低:0.025W(TyP.)
效率:高達90%(TyP.)

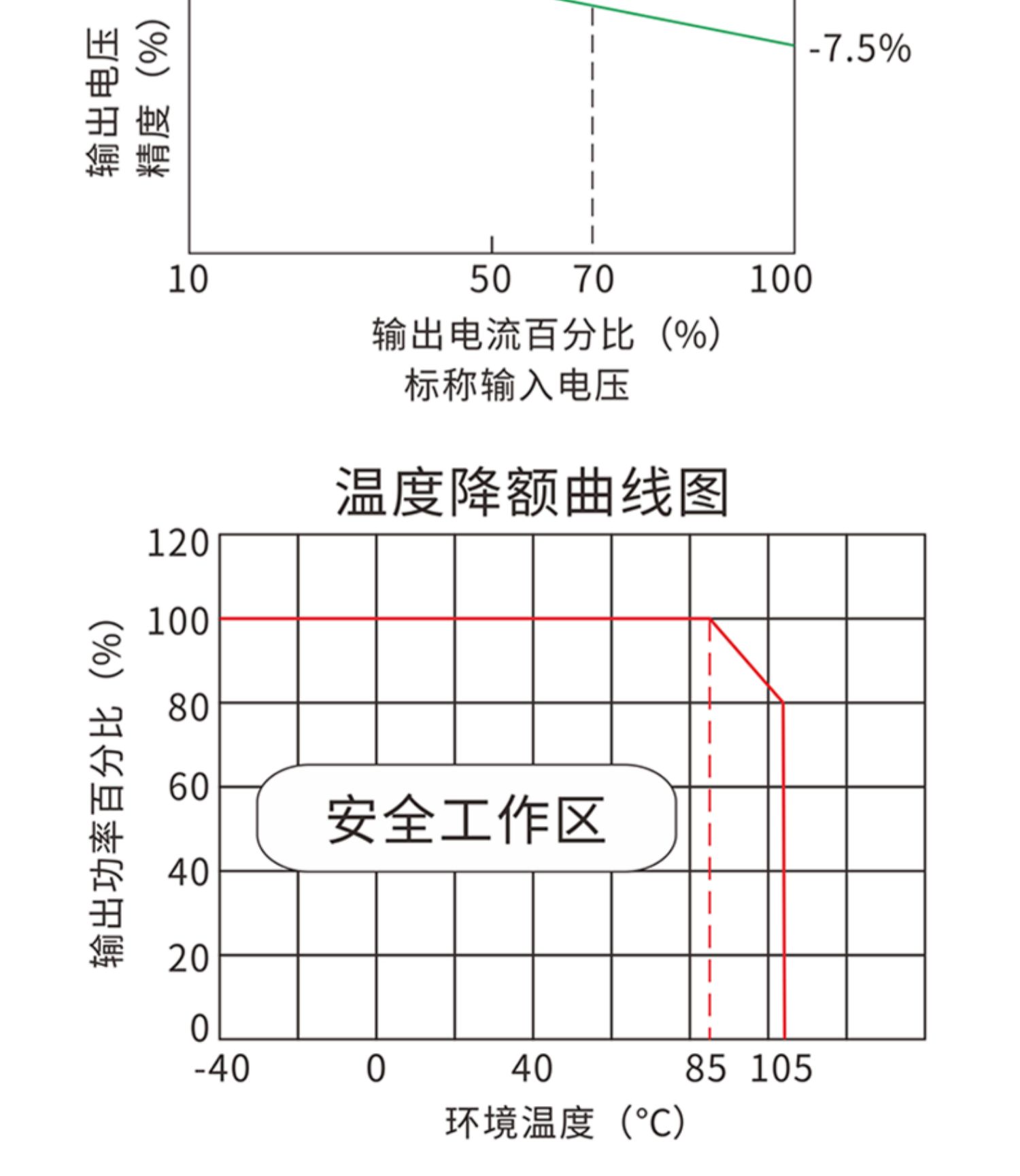

工作環境溫度:-40C~+85°C
MTBF>350萬小時(3500000Hrs)
輸出短路保護:可持續短路保護,自動恢復

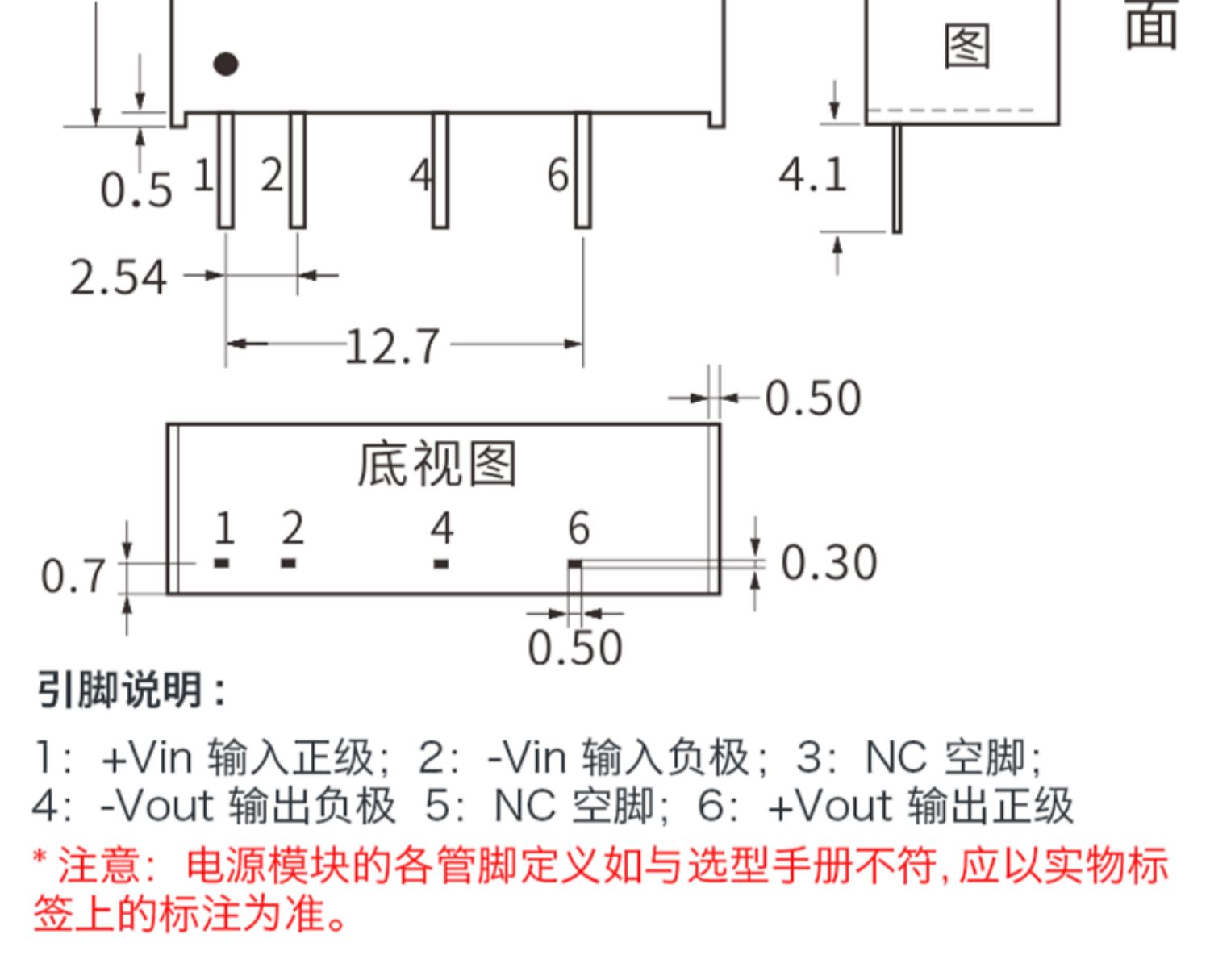

小型 SIP 封裝,塑料外殼
國際標準引腳方式
紋波/噪聲(20MHz 帶寬):30mVp-p(Typ.)
